| Etablissement : |
Lycée Saint-Sernin (31) |
| Ville : |
Toulouse |
|
| Discipline : |
Propriétés des gaz |
| Typologie : |
Utile Mesure |
|
| BAROMÈTRE DE FORTIN (incomplet) |
| Fonction : |
Mesurer la pression atmosphérique. |
| Description : |

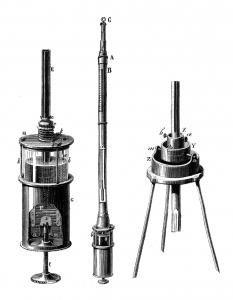

Il s’agit d’un baromètre à cuvette (voir la fiche correspondante) à fond mobile.
La cuvette est un cylindre en verre dont le fond (mn) en peau de chamois, peut être élevé ou abaissé au moyen d’une vis (C). Ainsi, la surface libre (b) du mercure affleure-t-elle en permanence le repère (a); par conséquent le niveau de mercure ne varie pas dans la cuvette. |
Mode Opératoire :
 |
 |
Constructeur : ALVERGNIAT
|
Pour mesurer la pression atmosphérique, on agit sur la vis (C) de façon à ramener la surface libre du mercure au repère (a). On procède ensuite comme avec un baromètre à cuvette, à savoir on lit la graduation correspondant à la position de la surface libre du mercure dans le tube. On connaît ainsi la pression atmosphérique donnée en mm de mercure.
Pour transporter cet appareil, on soulève la peau de chamois jusqu’à ce que la cuvette et le tube soient complètement remplis de mercure.
|
| Remarque : |
Année inventaire : 1885
Prix : 110
L'inventaire indique un achat chez Bianchi mais mention Alvergniat sur l'instrument. |
|
|
|
|
| |
|
|
|
)
)
)
