| Etablissement : |
Lycée Saint-Sernin (31) |
| Ville : |
|
|
| Discipline : |
Optique - Géodésie |
| Typologie : |
Utile |
|
| PRISME-FLACON |
| Fonction : |
Mesurer l’indice de réfraction des liquides. |
| Description : |

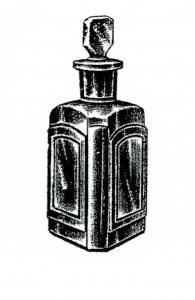

Il s’agit d’un flacon, en verre noir, en forme de prisme dont deux faces sont percées d’ouvertures rectangulaires fermées par des lames minces en verre de miroir. |
Mode Opératoire :
 |
 |
Constructeur : non signé
|
On verse dans le prisme-flacon le liquide (à l’exception des solutions aqueuses) dont on veut déterminer l’indice n de réfraction. On place le prisme dans le trajet d’un faisceau de lumière monochromatique. On place le prisme de telle sorte à obtenir le minimum de déviation du faisceau réfracté par rapport au faisceau incident. On mesure la valeur de l’angle correspondant.
On applique alors la formule suivante où d est l’angle de déviation minimum et A l’angle du prisme :
n = sin(A/2+d/2)/ sin(A/2)
|
| Remarque : |
Année inventaire : 1888
Prix : 40 |
|
|
|
|
| |
|
|
|
)
)
