A l'onglet "inventaires" vous trouverez, à ce jour, 7787 fiches d'instruments de physique et 497 fiches de sciences naturelles objets


Etablissement : Lycée Saint-Sernin (31)
Ville : Toulouse
Discipline : Optique - Géodésie
Typologie : Utile
MICROSCOPE COMPOSÉ

Fonction : Observer des objets très petits, invisibles à l’œil nu.

Description : Cet appareil est composé de deux lentilles, l’objectif et l’oculaire, d’une platine et d’un miroir.
L’oculaire joue le rôle de loupe.
L’objectif et l’oculaire sont fixés aux extrémités d’un tube monté sur un support inclinable.
Un bouton de commande à vis micrométrique permet de déplacer le bloc objectif-oculaire par rapport à la platine. Cette dernière est percée d’un trou qui permet d’éclairer l’objet au moyen d’un miroir concave qui concentre la lumière sur celui-ci.

Mode Opératoire :
Constructeur : non signé
On dispose l’objet sur une lame en verre fixée sur le porte-objet tel qu’il soit éclairé par la lumière réfléchie par le miroir (M). On règle l’orientation du miroir de façon à ce que l’objet reçoive le maximum de lumière.
À l’aide du bouton de commande on réalise la mise au point sur l’objet.
On voit l’image (a’b’) de l’objet, droite et agrandie. Cette image est virtuelle car en deçà du foyer (F’’).
En effet, l’objectif (M) donne de l’objet (AB) une image (ab) réelle, agrandie et renversée. Ensuite, l’oculaire (N) donne une image (a’b’) virtuelle, renversée et encore plus agrandie de l’objet observé.

Remarque : Année inventaire : 1888

A ce microscope peut être adjoint une loupe (L) qui converge les rayons lumineux sur le réflecteur et permet de mieux éclairer l’objet.
A l’objectif de ce microscope peut être adjoint une chambre claire (voir la fiche « Microscope composé et sa chambre claire »).
Le microscope composé à main (voir la fiche correspondante) est une version plus maniable que ce modèle-ci.

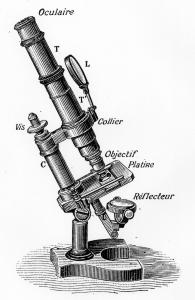

Le microscope représenté sur la gravure est dit « de naturaliste ».
