| Etablissement : |
Lycée Saint-Sernin (31) |
| Ville : |
Toulouse |
|
| Discipline : |
Optique - Géodésie |
| Typologie : |
Utile |
|
| CHAMBRE NOIRE À SOUFFLET dite « de campagne » |
| Fonction : |
Enregistrer l’image d’un objet sur une surface photosensible, plaque ou pellicule. |
| Description : |

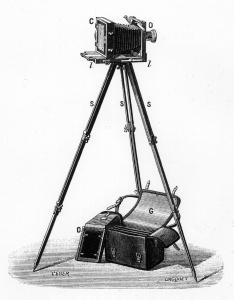

Cet appareil est composé d’une chambre noire, d’un objectif (O) et d’un soufflet.
La chambre noire est originellement une boîte dont l’une des faces est percée d’une petite ouverture et l’autre face en regard est recouverte de papier ou d’un verre dépoli. L’ouverture est ici munie d’un objectif (voir la fiche « Objectif d’une chambre noire »). La chambre noire est ici divisée en deux parties qu’un soufflet raccorde. Lorsque le soufflet est totalement replié, les deux parties sont accolées et fixées l’une à l’autre.
Ce soufflet est recouvert de toile noire et ne laisse ainsi pas passer de lumière. Il réunit la partie mobile (C) à la partie fixe qui porte l’objectif. La base (ll) permet d’allonger ou de rétracter le soufflet lors de la mise au point.
Les plaques sensibles (D) sont enfermées dans des châssis qui les maintiennent à l’abri de la lumière.
Cet appareil de campagne est monté sur un support à trois pieds (S) à coulisse, pouvant se replier pour le transport dans un sac (G).
|
Mode Opératoire :
 |
 |
Constructeur : BIANCHI
|
La mise au point s’effectue sous un voile noir, en déplaçant à l’aide d’un bouton à crémaillère, l’objectif monté sur le soufflet.
|
| Remarque : |
Année inventaire : 1888
Prix : 200 |
|
|
|
|
| |
|
|
|
)
)
)
)
