| Etablissement : |
Lycée Saint-Sernin (31) |
| Ville : |
Toulouse |
|
| Discipline : |
Magnétisme |
| Typologie : |
Utile |
|
| BOUSSOLE ou COMPAS DE MARINE |
| Fonction : |
Connaître ou déterminer une direction lors de la navigation en mer. |
| Description : |
Il s’agit d’une boussole déclinatoire (voir la fiche correspondante).

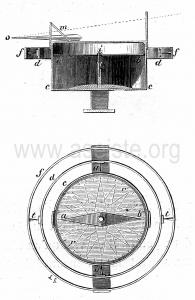

Une aiguille aimantée (ab) est posée sur la chape (i) d’un pivot vertical fixé au centre du fond d’une boîte cylindrique (cc). Celle-ci est lestée par une masse de plomb et suspendue à la Cardan ce qui lui permet de rester verticale malgré le roulis et le tangage du navire.

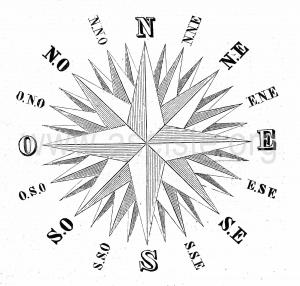

L’aiguille est assujettie sur un disque de mica qui est divisé en degrés. Une rose des vents y est tracée ; l’une de ses branches est terminée par une étoile et désignée par « N » pour marquer le méridien magnétique. Sur la boîte est marquée une ligne fixe (uu), "ligne de foi" dirigée suivant l'axe du navire.
Le plus souvent, l’ensemble est disposé dans ou sur une boîte en bois munie parfois de poignée.
|
Mode Opératoire :
 |
 |
Constructeur : BIANCHI
|

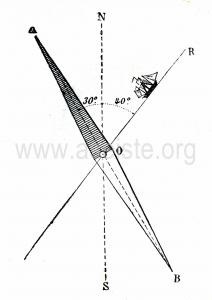

Supposons que la route à suivre, de direction (OR) tracée sur la carte géographique, fait un angle de 40° à l'est avec la ligne nord-sud (NS). Supposons ensuite que la déclinaison du lieu est de 30° à l'ouest d'après la carte magnétique. Le gouvernail doit alors être manœuvré de façon que la direction nord de la ligne de foi fasse un angle de 70° avec l'extrémité nord (OA) de l'aiguille.
|
| Remarque : |
Année inventaire : 1888
Prix : 65 |
|
|
|
|
| |
|
|
|
)
)
)
)
