Etablissement : Lycée Saint-Sernin (31)
Ville : Toulouse
Discipline : Chaleur
Typologie : Utile Mesure
THERMOSCOPE DE LESLIE ou THERMOMÈTRE DIFFÉRENTIEL

Fonction : Mesurer la différence de température entre deux points voisins.

Description : Cet appareil se compose de deux boules de verres identiques, remplies d’air. Elles sont réunies par un tube recourbé de petit diamètre, fixé sur une planchette. Avant que l’appareil ne soit fermé, on y a introduit suffisamment d’acide sulfurique coloré pour remplir la branche horizontale du tube et la moitié environ des branches verticales.

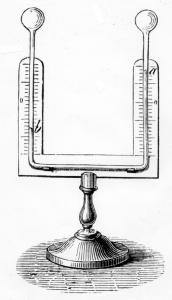

On procède alors à la graduation de l’appareil. Lorsque celui-ci est fermé, on fait passer de l’air d’une boule dans l’autre, en les chauffant inégalement. Après quelques tâtonnements, le niveau de liquide est le même dans les branches verticales lorsque les deux boules sont revenues à la même température. On marque alors un zéro à chaque extrémité de la colonne liquide. Pour achever la graduation, on porte l’une des boules à 0°C, et l’autre (sur la gravure, celle de gauche) à 10°C. L’air de la boule la plus chaude se dilate et refoule le liquide qui s’élève dans l’autre branche formant la colonne (ba). Lorsque cette colonne s'immobilise, on marque 10 de chaque côté, au point où s’arrête le niveau du liquide. Ensuite on partage les intervalles de zéro à 10 en dix parties égales, et l’on continue les divisions au-dessus et au-dessous du zéro, le long de chaque branche.
La partie en verre du thermoscope est fixée sur un support gradué, monté sur un pied.

Mode Opératoire :
Constructeur : BIANCHI
On place les deux boules du thermoscope aux deux endroits dont on veut connaître la différence de température. On relève les niveaux (b) et (a) dans chaque branche.

Remarque : Année inventaire : 1888
Prix : 24

Le thermoscope ou thermomètre différentiel de Rumford (voir la fiche correspondante) est très proche du thermoscope de Leslie, autant dans sa conception que dans son utilisation.
